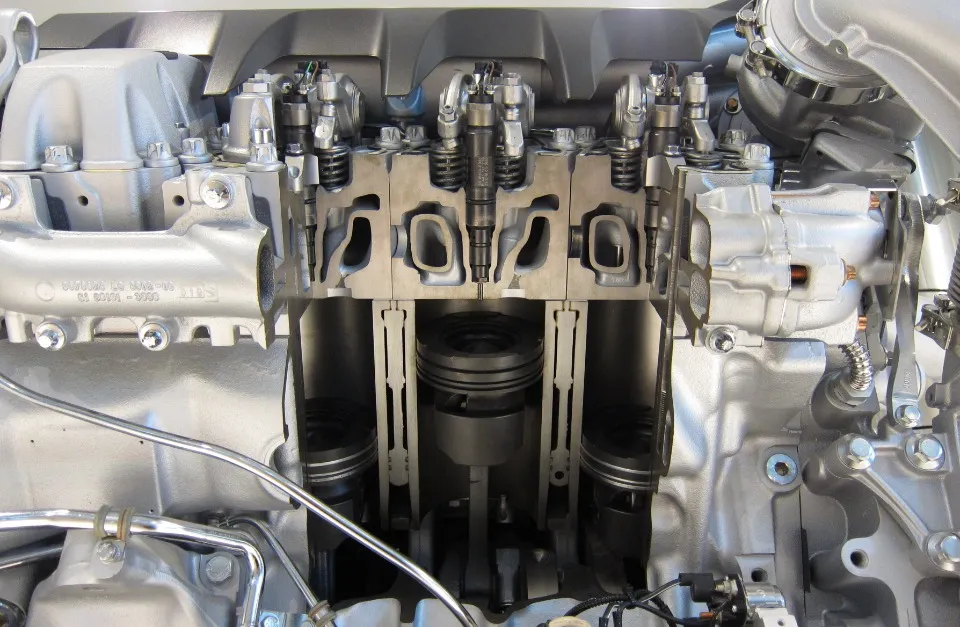

Система Common Rail полностью изменила представление о дизельных двигателях. Отличие Common Rail от обычного дизеля заключается в электронно-управляемом впрыске топлива через общую рампу высокого давления, что обеспечило снижение шума на 70%, рост мощности до 30% и сокращение расхода топлива на 15-25%. Как работает система Common Rail: топливо постоянно находится под давлением до 2500 бар в общей магистрали, а электроника с микросекундной точностью управляет моментом и объемом впрыска в каждый цилиндр.
Почему дизели перестали грохотать: история одной технологии
В конце 1990-х годов произошел переломный момент в автомобилестроении. Дизельные моторы, которые десятилетиями считались шумными, вибрирующими агрегатами для коммерческого транспорта, внезапно стали устанавливать в премиальные седаны BMW и Mercedes-Benz. Секрет этой трансформации заключался в массовом внедрении технологии Common Rail, разработанной еще в 1980-х годах, но ставшей доступной только благодаря развитию электроники и микропроцессоров.
Первые серийные автомобили с Common Rail появились в 1997 году — это были модели Alfa Romeo 156 и Mercedes-Benz E-класса. Уже к 2005 году технология стала стандартом индустрии, вытеснив механические топливные насосы высокого давления и насос-форсунки. Сегодня более 95% новых дизельных легковых автомобилей оснащены именно системами Common Rail различных поколений.
Отличие Common Rail от обычного дизеля: в чем революционность подхода
Классические дизельные моторы работали по принципу механического впрыска. Топливный насос создавал давление отдельно для каждой форсунки именно в момент впрыска. Этот процесс был жестко связан с вращением коленчатого вала и практически не поддавался точной регулировке. Результат — характерное дизельное «тарахтение», черный дым при ускорении и ограниченная мощность.
Отличие Common Rail от обычного дизеля кардинальное и заключается в разделении двух процессов: создания давления и самого впрыска. В системе Common Rail присутствует общая топливная рампа (отсюда название — Common Rail, «общая рейка»), в которой дизельное топливо постоянно находится под экстремально высоким давлением — от 1600 до 2500 бар в зависимости от поколения системы.
Электронный блок управления (ЭБУ) на основе данных десятков датчиков рассчитывает оптимальный момент впрыска с точностью до долей градуса поворота коленвала. Электромагнитные или пьезоэлектрические форсунки открываются за миллисекунды, впрыскивая строго дозированное количество топлива. Более того, за один рабочий цикл может происходить не один, а до пяти впрысков — предварительный, основной и несколько дополнительных.
Такой подход дал несколько критических преимуществ:
- Плавное нарастание давления в цилиндре;
- Полное сгорание топлива;
- Снижение шума и вибраций;
- Увеличение мощности и крутящего момента;
- Соответствие жестким экологическим нормам.
Плавное нарастание давления в цилиндре достигается благодаря предварительному впрыску небольшой порции топлива за несколько градусов до верхней мертвой точки. Это инициирует начало воспламенения и подготавливает камеру сгорания к основному впрыску, устраняя характерный «дизельный стук».
Полное сгорание топлива обеспечивается точным дозированием и оптимальным моментом подачи. Электроника учитывает температуру воздуха, нагрузку на двигатель, обороты и десятки других параметров, что было невозможно в механических системах.
Снижение шума и вибраций стало настолько значительным, что современные дизели на холостом ходу практически неотличимы от бензиновых моторов. Уровень шума снизился на 60-70% по сравнению с системами предыдущего поколения.
Как работает система Common Rail: от бака до цилиндра
Понимание того, как работает система Common Rail, начинается с топливного бака. Электрический насос предварительной подкачки создает начальное давление 3-5 бар и подает дизель к топливному фильтру. Современные фильтры не просто очищают топливо от механических примесей, но и удаляют воду, которая является главным врагом высокоточных компонентов.
После очистки топливо поступает в топливный насос высокого давления (ТНВД). Современные ТНВД для Common Rail — это высокоточные механизмы, способные создавать давление до 2500 бар. Для сравнения: давление в шинах легкового автомобиля составляет около 2 бар, а гидравлические прессы на заводах работают при давлении 200-300 бар.

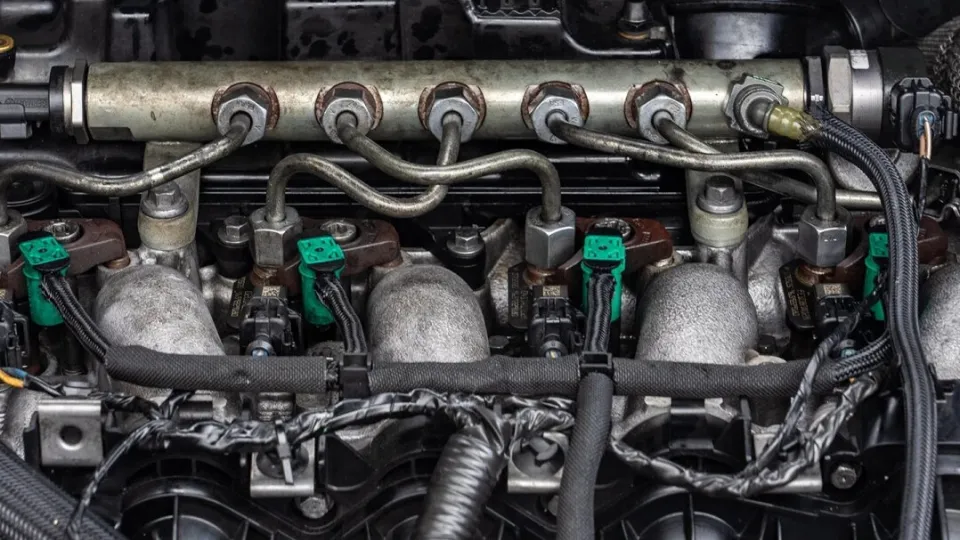

Топливо под экстремальным давлением накапливается в общей рампе — толстостенной стальной трубе, которая играет роль аккумулятора давления. Датчик давления в рампе постоянно передает данные в ЭБУ, который регулирует производительность ТНВД через дозирующий клапан (IMV или DRV).
Как работает система Common Rail в момент впрыска: ЭБУ подает электрический импульс на форсунку конкретного цилиндра. В пьезоэлектрических форсунках кристалл пьезоэлемента мгновенно меняет свою геометрию, открывая игольчатый клапан. Топливо под давлением 2000+ бар распыляется в камеру сгорания через форсуночные отверстия диаметром всего 0,15-0,20 мм.
Весь процесс от команды ЭБУ до начала впрыска занимает менее 0,0001 секунды. Продолжительность впрыска измеряется в микросекундах и может варьироваться от 0,5 до 2 миллисекунд в зависимости от режима работы двигателя.
Из чего состоит современная система: ключевые компоненты
Система Common Rail — это комплекс из восьми основных узлов, каждый из которых критически важен для работы:
- Топливный насос низкого давления;
- Фильтр тонкой очистки с влагоотделителем;
- ТНВД (насос высокого давления);
- Топливная рампа (общая магистраль);
- Форсунки (электромагнитные или пьезоэлектрические);
- Датчик давления топлива;
- Регулятор давления/дозирующий клапан;
- Электронный блок управления.
Топливный насос низкого давления расположен в баке или на топливной магистрали и обеспечивает постоянную подачу дизеля к ТНВД. Его производительность составляет 80-120 литров в час, что значительно превышает реальный расход двигателя.
Фильтр тонкой очистки с влагоотделителем задерживает частицы размером от 2 микрон и отделяет воду. Замена этого фильтра каждые 15-20 тысяч километров — обязательное условие долговечности системы.
ТНВД приводится в действие от коленчатого вала через ремень ГРМ или цепь. Внутри насоса три плунжера совершают возвратно-поступательные движения, сжимая топливо. Ресурс современных ТНВД составляет 200-300 тысяч километров при использовании качественного топлива.
Топливная рампа изготавливается из высокопрочной стали и рассчитана на постоянную работу при давлении выше 2000 бар. Ее объем обычно составляет 15-25 см³, что обеспечивает стабильность давления даже при частых впрысках.
Форсунки бывают двух типов: электромагнитные (время открытия 0,2-0,5 мс) и пьезоэлектрические (время открытия менее 0,1 мс). Пьезофорсунки дороже, но позволяют делать до 7-9 микровпрысков за цикл, что улучшает экологию и снижает шум.
Преимущества технологии: почему Common Rail победил
Массовый переход на Common Rail произошел не случайно. Технология дала дизельным моторам качественный скачок по всем ключевым параметрам. Мощность современных дизелей выросла на 25-35% при том же рабочем объеме. Двухлитровый турбодизель с Common Rail легко выдает 180-200 лошадиных сил, что раньше было доступно только трехлитровым моторам.
Расход топлива снизился на 15-20% благодаря полному сгоранию и оптимизации процесса. Дизельный автомобиль среднего класса уверенно укладывается в 4-5 литров на 100 км в смешанном цикле.
Экологические показатели улучшились настолько, что современные дизели соответствуют нормам Евро-6, которые еще 15 лет назад казались недостижимыми. Выбросы оксидов азота снизились в 10 раз, твердых частиц — в 15-20 раз.
Холодный запуск стал беспроблемным даже при -25°C. Предварительный подогрев свечами накаливания занимает 2-3 секунды, после чего двигатель заводится с первой попытки.
Обратная сторона медали: сложность и стоимость
За технологичность приходится платить. Стоимость одной оригинальной форсунки для системы Common Rail составляет от $200 до $800 в зависимости от производителя и типа. ТНВД обойдется в $800-2500, а его ремонт может стоить 50-70% от цены нового узла.
Система критически чувствительна к качеству топлива. Зазоры в форсунках составляют 2-3 микрона — это в 20 раз тоньше человеческого волоса. Даже микроскопические частицы грязи или вода действуют как абразив, разрушая прецизионные пары.
Диагностика и ремонт требуют специализированного оборудования стоимостью от $15 000 до $100 000. Гаражный мастер без компьютерной диагностики практически бессилен перед проблемами Common Rail.
Зависимость от электроники означает, что выход из строя одного датчика может полностью обездвижить автомобиль. Система имеет множество режимов защиты, ограничивающих мощность или блокирующих запуск при обнаружении неисправностей.
Типичные неисправности: чего стоит опасаться
Наиболее распространенные проблемы Common Rail связаны с качеством топлива и естественным износом. Износ плунжерных пар ТНВД приводит к падению давления в системе. Симптомы: затрудненный запуск, потеря мощности, черный дым, появление металлической стружки в топливе.
Неисправные форсунки проявляют себя неравномерной работой двигателя, повышенным расходом, дымностью выхлопа. Характерный признак — «дизельный стук» на холостых оборотах, особенно на холодном двигателе.
Отказ датчика давления в рампе может привести к невозможности запуска или аварийной остановке двигателя. ЭБУ не может корректно управлять впрыском без данных о реальном давлении.
Засорение топливного фильтра ограничивает подачу топлива к ТНВД. Двигатель теряет мощность на высоких оборотах, может глохнуть при резком ускорении.
Подсос воздуха в топливной магистрали низкого давления вызывает плавающие обороты, затрудненный запуск, рывки при движении. Воздух в системе сжимается, что нарушает стабильность подачи топлива.
Как продлить жизнь системе: практические рекомендации
Ресурс Common Rail напрямую зависит от условий эксплуатации. Замена топливного фильтра каждые 10-15 тысяч километров — обязательное условие. В сложных условиях (пыль, некачественное топливо) интервал лучше сократить до 7-10 тысяч.
Заправка на проверенных АЗС критически важна. Сэкономив $5 на топливе сомнительного качества, вы рискуете потратить $2000 на ремонт форсунок. Наличие сети АЗС премиум-сегмента в вашем регионе — весомый аргумент за или против покупки дизельного автомобиля.
Использование качественных моторных масел с допуском производителя защищает ТНВД от износа. Многие насосы смазываются моторным маслом, и его деградация напрямую влияет на ресурс насоса.
Регулярная диагностика раз в 30-40 тысяч километров позволяет выявить проблемы на ранней стадии. Компьютерная проверка показывает реальное давление в рампе, время открытия форсунок, корректировки ЭБУ — все параметры, недоступные без специального оборудования.
Прогрев двигателя зимой снижает нагрузку на систему. Холодное топливо более вязкое, что увеличивает нагрузку на ТНВД и ухудшает распыл.
Мифы и реальность: ответы на частые вопросы
Многие автовладельцы спрашивают, является ли TDI отдельной технологией. TDI (Turbocharged Direct Injection) — это маркетинговое обозначение турбодизелей концерна Volkswagen. Все современные двигатели TDI используют именно систему Common Rail, хотя название может вводить в заблуждение.
Можно ли «чипануть» дизель с Common Rail без последствий? Да, но с оговорками. Грамотная настройка позволяет поднять мощность на 20-30% без критического влияния на ресурс. Однако агрессивная прошивка с увеличением давления в рампе выше штатного ускоряет износ форсунок и ТНВД.
Правда ли, что современные дизели не переносят короткие поездки? Да, это правда. Короткие поездки не позволяют двигателю прогреться до рабочей температуры, что ведет к накоплению сажи в масле и забиванию сажевого фильтра. Дизель с Common Rail идеален для тех, кто регулярно проезжает 30+ километров.
Common Rail сегодня и завтра
Технология Common Rail стала революцией, которая вернула дизельным двигателям статус современных, эффективных и комфортных силовых установок. Система обеспечивает баланс мощности, экономичности и экологичности, недостижимый для классических дизелей.
Однако высокая технологичность требует соответствующего отношения. Common Rail — это система для ответственных владельцев, готовых следить за качеством топлива, соблюдать регламенты обслуживания и обращаться к квалифицированным специалистам.
При правильной эксплуатации современный дизель с Common Rail пробегает 300-400 тысяч километров без капитального ремонта топливной системы, обеспечивая владельцу низкие эксплуатационные расходы и высокий уровень комфорта.
