Від 12 вольт до 30 000: анатомія котушки запалювання та 5 причин її виходу з ладу

Котушка запалювання – непримітний, але критично важливий компонент, без якого найпотужніший бензиновий двигун перетворюється на даремний набір металу. Вона перетворює скромні 12 вольт бортової мережі на електричний розряд колосальної сили, необхідний для займання пального. У цій статті ми розберемо анатомію цього «генератора блискавок», причини його раптової смерті та методи діагностики, які врятують ваш каталізатор і гаманець.

Анатомія та принцип дії

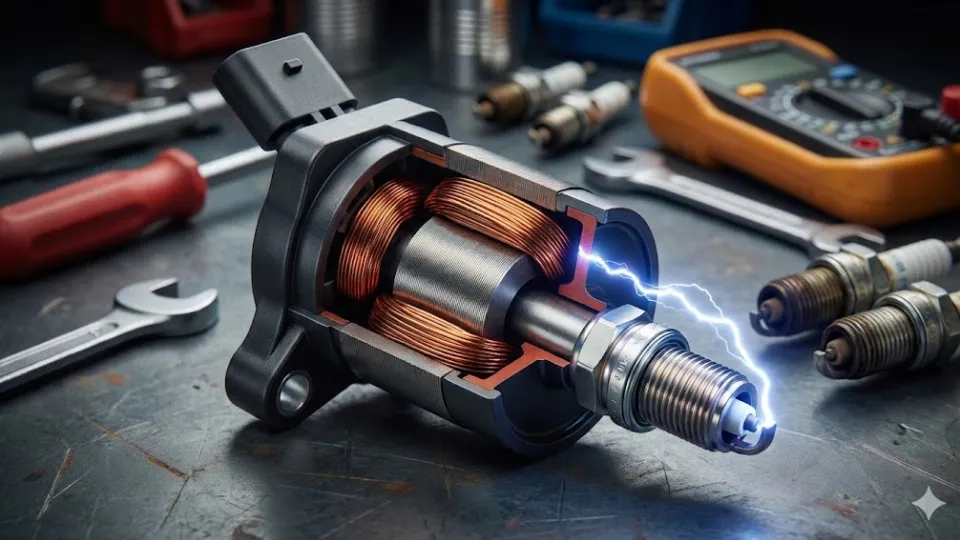

Котушка запалювання, по суті, є компактним підвищувальним трансформатором. Її завдання – накопичити енергію в магнітному полі та миттєво віддати її у вигляді високовольтного імпульсу.

Усередині корпусу приховані два контури обмоток, намотаних навколо феромагнітного осердя:

• Первинна обмотка: складається з товстого мідного дроту (100-150 витків). Через неї протікає струм низької напруги (12 В).
• Вторинна обмотка: виконана з найтоншого дроту і містить тисячі витків (15 000-30 000). Саме тут народжується висока напруга.

Процес генерації іскри заснований на законі електромагнітної індукції. Коли блок управління (ЕБУ) замикає ланцюг, струм тече через первинну обмотку, створюючи потужне магнітне поле (період накопичення або dwell time). У потрібний момент ЕБУ розриває ланцюг. Магнітне поле миттєво зникає, перетинаючи витки вторинної обмотки. Завдяки величезній різниці в кількості витків, на виході виникає напруга від 15 000 до 35 000 вольт, яка пробиває повітряний зазор свічки запалювання.

Еволюція: від однієї до багатьох

Системи запалювання пройшли довгий шлях, і розуміння типу вашої системи важливе для діагностики:

• Трамблерна система (Distributor). Одна котушка обслуговує всі циліндри через механічний розподільник. Застаріла, але зустрічається на старих авто.
• Двоіскрова (Wasted Spark). Одна котушка на два циліндри. Іскра подається одночасно у два циліндри: в одному відбувається робочий хід, в іншому – випуск (іскра витрачається «вхолосту»).
• Індивідуальні (COP – Coil On Plug). Сучасний стандарт. Котушка надівається прямо на свічку. Це виключає високовольтні дроти, підвищує енергію іскри та дозволяє ЕБУ точно контролювати кожен циліндр.

Симптоми несправності: як машина просить про допомогу

Коли котушка починає здавати позиції, автомобіль змінює поведінку. Важливо помітити ці сигнали до того, як незгоріле пальне знищить каталітичний нейтралізатор.

Основні ознаки проблем із запалюванням.

Пропуски запалювання (Misfire)

Двигун працює нерівно, з'являються відчутні вібрації на кузові, особливо на холостому ходу. Це відчуття часто описують як «троїння» мотора.

Провали при розгоні

При різкому натисканні на газ машина «замислюється» або сіпається. Під навантаженням котушці потрібно видати максимальну напругу, і дефектний вузол просто не справляється із завданням.

Ускладнений запуск

Двигун довго крутиться стартером, перш ніж «схопити», навіть у теплу погоду. Іскра занадто слабка, щоб швидко підпалити холодну суміш.

Індикатор Check Engine

На панелі приладів загоряється жовтий значок двигуна. При діагностиці сканер покаже помилку P0300 (множинні пропуски) або конкретні P0301–P0308, що вказують на номер проблемного циліндра.

Підвищена витрата пального

Через неповне згоряння суміші ЕБУ намагається компенсувати втрату потужності, збагачуючи суміш, що веде до перевитрати.

Чому котушки вмирають: вороги під капотом

Хоча котушка не має рухомих частин, вона працює в екстремальних умовах. Ось головні причини, що скорочують її життя.

Знос свічок запалювання

Це вбивця №1. У міру зносу зазор між електродами свічки збільшується. Щоб пробити збільшений зазор, котушці доводиться генерувати вищу напругу. Це викликає перегрів обмоток і пробій внутрішньої ізоляції.

Перегрів та вібрації

Котушки часто встановлені в голові блоку циліндрів – найгарячішому місці мотора. Постійні цикли нагрівання-охолодження призводять до розсихання ізоляційного компаунда, в ньому з'являються мікротріщини.

Волога та олива

Миття двигуна струменем під тиском або прокладка клапанної кришки, що підтікає, можуть заповнити свічковий колодязь рідиною. Вода або моторна олива стають провідниками, провокуючи пробій напруги повз свічку.

Пробій ізоляції наконечника

Гумовий наконечник з часом втрачає еластичність. Висока напруга знаходить шлях найменшого опору і «шиє» на корпус двигуна через тріщини в гумі.

Діагностика: мультиметр проти осцилографа

Існує кілька методів перевірки, від гаражних до професійних.

Візуальний огляд

Найдоступніший метод. Зніміть котушку й уважно огляньте корпус та гумовий наконечник. Шукайте білі крапки, чорні доріжки нагару або поздовжні тріщини. Наявність «доріжок» однозначно свідчить про пробій. Також перевірте роз'єм на наявність окислення або оплавлення.

Перевірка мультиметром

Цей метод дозволяє виявити тільки повний обрив або коротке замикання.

• Первинна обмотка. Під'єднайте щупи до контактів роз'єму (зазвичай крайні виводи). Опір має бути в межах 0,5-2,0 Ом.
• Вторинна обмотка. Вимірюється між високовольтним виходом і контактом живлення. Нормальні значення лежать у діапазоні 6-15 кОм.

Важливо. Мультиметр не здатен виявити міжвиткове замикання, яке проявляється тільки під високим навантаженням. Котушка може «дзвонитися» як справна, але давати збої в роботі двигуна.

Метод перестановки (найнадійніший для DIY)

Якщо у вас індивідуальні котушки і сканер показав помилку, наприклад, P0301 (1-й циліндр):

1. Поміняйте котушки 1-го і 2-го циліндрів місцями.
2. Скиньте помилки та покатайтеся.
3. Якщо помилка змінилася на P0302 – проблема точно в котушці. Якщо залишилася P0301 – проблема у свічці, форсунці або компресії.

Заміна та профілактика

Заміна індивідуальної котушки – процедура проста, доступна навіть новачкові.

1. Вимкніть запалювання і дайте двигуну охолонути.
2. Від'єднайте роз'єм проводки (будьте обережні з пластиковими фіксаторами, вони крихкі).
3. Відкрутіть кріпильний болт (зазвичай на 10 мм).
4. Витягніть котушку вгору. Якщо вона прикипіла, злегка повертайте її з боку в бік, але не тягніть різко, щоб не порвати наконечник.
5. Перед встановленням нової котушки нанесіть трохи діелектричного мастила всередину гумового ковпачка (не на контакти!). Це запобіжить прикипанню і поліпшить ізоляцію.

Щоб продовжити життя котушкам, міняйте свічки запалювання суворо за регламентом (зазвичай кожні 30–60 тис. км для нікелевих і 80–100 тис. км для іридієвих). Справна свічка – запорука довголіття котушки.
